Mặt bằng tổng thể là gì ?

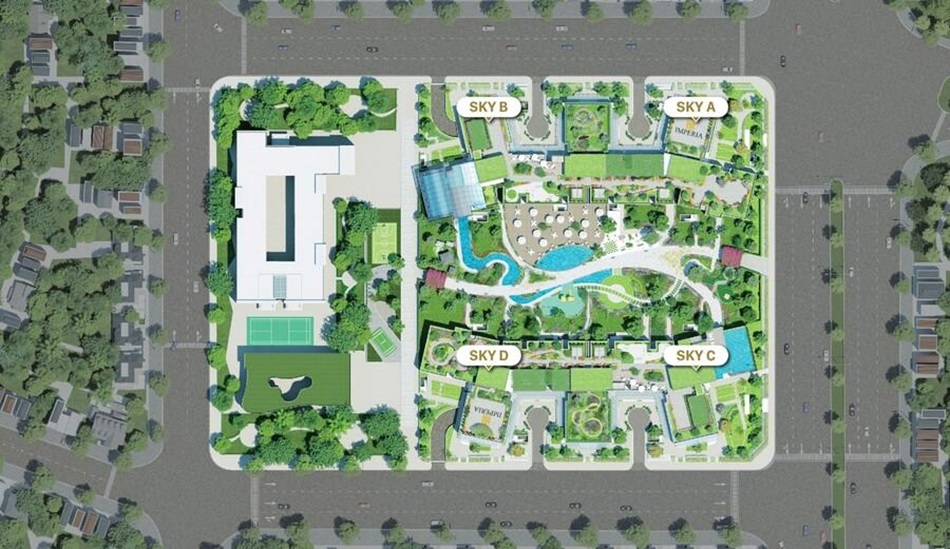

Mặt bằng tổng thể, hay còn gọi là sơ đồ mặt bằng tổng thể, là một bản vẽ kỹ thuật thể hiện cách bố trí tổng quan của một công trình xây dựng, một khu đất, hoặc một dự án quy hoạch. Nó cung cấp cái nhìn từ trên xuống, cho thấy vị trí, kích thước và mối quan hệ giữa các yếu tố khác nhau trong phạm vi khảo sát.

Cụ thể, một mặt bằng tổng thể thường bao gồm các thông tin sau:

Ranh giới khu đất: Đường bao quanh khu vực được quy hoạch hoặc xây dựng.

Vị trí các công trình: Vị trí chính xác của các tòa nhà, nhà xưởng, công trình tiện ích (như trạm điện, nhà bơm nước), và các công trình hạ tầng kỹ thuật khác.

Hệ thống giao thông: Đường nội bộ, lối đi bộ, bãi đỗ xe và các tuyến giao thông kết nối với khu vực bên ngoài.

Hệ thống cây xanh và cảnh quan: Vị trí và diện tích của các khu vực cây xanh, vườn hoa, hồ nước và các yếu tố cảnh quan khác.

Hệ thống hạ tầng kỹ thuật: Đường ống cấp thoát nước, đường dây điện, hệ thống thông tin liên lạc và các công trình ngầm khác (nếu có).

Hướng nhà và các hướng chính: Thường được biểu thị bằng ký hiệu mũi tên chỉ hướng Bắc.

Kích thước và tỷ lệ: Các kích thước chi tiết của công trình và khu đất, cùng với tỷ lệ bản vẽ để người xem có thể hình dung được quy mô thực tế.

Ký hiệu và chú thích: Các ký hiệu và chú thích rõ ràng để giải thích các yếu tố trên bản vẽ.

Mặt bằng tổng thể có thể được thể hiện ở nhiều tỷ lệ khác nhau, tùy thuộc vào quy mô của dự án và mục đích sử dụng. Các tỷ lệ phổ biến bao gồm 1/200, 1/500, 1/1000, 1/2000 hoặc thậm chí nhỏ hơn cho các dự án quy hoạch đô thị lớn.

Tầm quan trọng của mặt bằng tổng thể

Mặt bằng tổng thể đóng vai trò vô cùng quan trọng trong suốt quá trình phát triển một dự án, từ giai đoạn ý tưởng ban đầu đến khi hoàn thành và đưa vào sử dụng. Dưới đây là một số tầm quan trọng chính:

Cung cấp cái nhìn tổng quan: Nó giúp các bên liên quan (chủ đầu tư, kiến trúc sư, kỹ sư, nhà thầu, cơ quan quản lý) có được cái nhìn bao quát về toàn bộ dự án, từ đó hiểu rõ hơn về quy mô, bố cục và các mối quan hệ không gian.

Hỗ trợ công tác thiết kế: Mặt bằng tổng thể là cơ sở để các kiến trúc sư và kỹ sư triển khai các bản vẽ chi tiết về kiến trúc, kết cấu, điện, nước và các hệ thống kỹ thuật khác. Nó giúp đảm bảo sự phối hợp hài hòa giữa các hạng mục công trình.

Đánh giá tính khả thi: Dựa trên mặt bằng tổng thể, chủ đầu tư có thể đánh giá sơ bộ về tính khả thi của dự án, bao gồm việc sử dụng đất, hiệu quả bố trí công năng và các vấn đề liên quan đến chi phí.

Xin cấp phép xây dựng: Mặt bằng tổng thể là một trong những hồ sơ pháp lý quan trọng cần thiết để xin cấp phép xây dựng từ các cơ quan quản lý nhà nước.

Quản lý thi công: Trong giai đoạn thi công, mặt bằng tổng thể là tài liệu tham khảo quan trọng để nhà thầu xác định vị trí các công trình, đường công vụ, khu vực складирование vật liệu và tổ chức công trường một cách hiệu quả.

Quản lý vận hành: Sau khi dự án hoàn thành, mặt bằng tổng thể giúp cho việc quản lý, bảo trì và vận hành các công trình và hệ thống hạ tầng được thuận tiện hơn.

Giao tiếp và truyền đạt thông tin: Nó là công cụ hiệu quả để truyền đạt ý tưởng thiết kế và quy hoạch cho khách hàng, cộng đồng và các bên liên quan khác.

Các yếu tố chính trong mặt bằng tổng thể

Công trình xây dựng:

Vị trí, hình dáng và kích thước của từng công trình.

Số tầng và chức năng sử dụng của mỗi công trình (ví dụ: nhà ở, văn phòng, nhà máy).

Hướng tiếp cận và các lối vào chính.

Khoảng cách giữa các công trình và so với ranh giới khu đất.

Giao thông và bãi đỗ xe

Vị trí và chiều rộng của các tuyến đường nội bộ.

Lối đi bộ và vỉa hè.

Khu vực đỗ xe (ô tô, xe máy, xe đạp) và số lượng chỗ đỗ.

Các biển báo giao thông và chỉ dẫn (nếu có).

Cây xanh và cảnh quan:

Vị trí và diện tích của các khu vực cây xanh tập trung (công viên, vườn hoa).

Hàng cây xanh dọc theo các tuyến đường và xung quanh công trình.

Các yếu tố cảnh quan khác như hồ nước, đài phun nước, khu vui chơi ngoài trời.

Hạ tầng kỹ thuật:

Vị trí các trạm biến áp, trạm bơm nước, hố ga thoát nước.

Mạng lưới đường ống cấp thoát nước.

Mạng lưới đường dây điện và thông tin liên lạc (trên không hoặc ngầm).

Hệ thống chiếu sáng công cộng.

Các yếu tố khác:

Hướng gió chủ đạo.

Địa hình tự nhiên (đường đồng mức nếu khu đất có độ dốc).

Các công trình hiện hữu cần giữ lại hoặc di dời.

Các khu vực chức năng khác (ví dụ: khu thể thao, khu thương mại dịch vụ).

Các loại mặt bằng tổng thể

Tùy thuộc vào giai đoạn phát triển của dự án và mục đích sử dụng, có thể phân loại mặt bằng tổng thể thành các loại sau:

Mặt bằng tổng thể sơ bộ (Concept Master Plan): Được lập ở giai đoạn đầu của dự án, thể hiện ý tưởng ban đầu về bố cục và phân khu chức năng.

Mặt bằng tổng thể quy hoạch (Planning Master Plan): Chi tiết hóa mặt bằng sơ bộ, xác định rõ hơn về vị trí, quy mô và mối quan hệ giữa các yếu tố. Thường được sử dụng trong quy hoạch đô thị và khu dân cư.

Mặt bằng tổng thể kiến trúc (Architectural Master Plan): Tập trung vào bố cục các công trình kiến trúc, hệ thống giao thông nội bộ và cảnh quan.

Mặt bằng tổng thể kỹ thuật (Engineering Master Plan): Chú trọng đến hệ thống hạ tầng kỹ thuật như cấp thoát nước, điện, thông tin liên lạc.

Mặt bằng tổng thể thi công (Construction Master Plan): Được lập để phục vụ công tác thi công, thể hiện vị trí các công trình tạm, đường công vụ, khu vực складирование và biện pháp thi công.

Quy trình lập mặt bằng tổng thể thường bao gồm các bước sau:

Thu thập thông tin:

Nghiên cứu các tài liệu pháp lý liên quan đến khu đất (quy hoạch chung, quy hoạch chi tiết, giấy chứng nhận quyền sử dụng đất).

Khảo sát hiện trạng khu đất (địa hình, cây xanh, công trình hiện hữu, hệ thống hạ tầng).

Thu thập yêu cầu của chủ đầu tư về mục tiêu, quy mô và các chức năng của dự án.

Phân tích và đánh giá:

Phân tích các yếu tố tự nhiên, kinh tế, xã hội và văn hóa có ảnh hưởng đến dự án.

Đánh giá tiềm năng và hạn chế của khu đất.

Xác định các yêu cầu về quy hoạch và kiến trúc.

Lập ý tưởng và phương án thiết kế:

Đề xuất các ý tưởng và phương án bố cục tổng thể dựa trên các phân tích và đánh giá.

Xây dựng các sơ đồ chức năng và mối quan hệ không gian.

Triển khai bản vẽ mặt bằng tổng thể:

Thể hiện các ý tưởng và phương án thiết kế trên bản vẽ kỹ thuật với tỷ lệ phù hợp.

Chú thích đầy đủ các yếu tố và ký hiệu theo quy chuẩn.

Thẩm định và phê duyệt:

Trình bày và bảo vệ phương án thiết kế trước chủ đầu tư và các cơ quan quản lý (nếu cần).

Chỉnh sửa và hoàn thiện bản vẽ theo ý kiến thẩm định.

Xin phê duyệt mặt bằng tổng thể theo quy định.

Ứng dụng của mặt bằng tổng thể trong các lĩnh vực

Mặt bằng tổng thể có ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau:

Xây dựng dân dụng và công nghiệp: Thiết kế khu dân cư, tòa nhà văn phòng, trung tâm thương mại, nhà máy, khu công nghiệp.

Quy hoạch đô thị và nông thôn: Lập quy hoạch chi tiết các khu đô thị mới, cải tạo đô thị cũ, quy hoạch khu dân cư nông thôn.

Phát triển du lịch và nghỉ dưỡng: Thiết kế resort, khu du lịch sinh thái, khu vui chơi giải trí.

Nông nghiệp và lâm nghiệp: Quy hoạch trang trại, khu chăn nuôi, khu lâm nghiệp.

Giao thông vận tải: Quy hoạch nhà ga, bến cảng, sân bay, trạm dừng nghỉ.

Xu hướng phát triển của mặt bằng tổng thể
